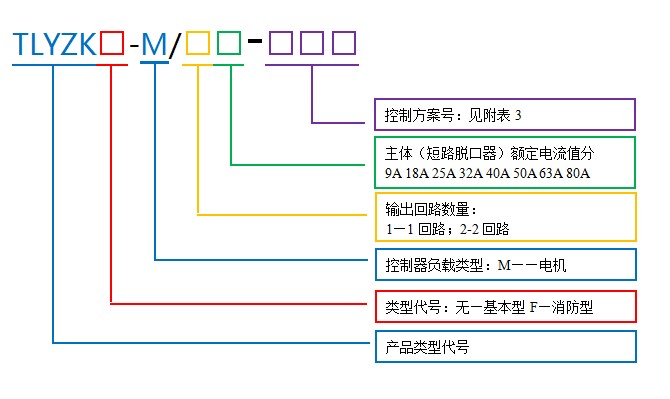

TLYZK-M智能动力控制器型号说明：

TLYZK-M智能动力控制器组成

▄优点

       TLYZK-M一台动力控制器可以控制单台或多台动力设备，对于多台设备只需增加控制器内部回路数量即可。通过智能面板编程软件实现任意控制，智能面板可代替传统的旋钮、按钮、信号灯等，可省掉大量的二

次控制线。与传统的电磁式控制器、保护器相比，能实现数字化保护，具有体积小、重量轻、操作安全

可靠、接线便捷、防护等级高等特点，也可与远程主机相连实现集中控制。

▄特点及适用范围

       TLYZK-M型智能动力控制器具有控制灵活、扩展性强、运行稳定、用途广泛等特点。适用于工业、

商业、民用建筑等领域的电动机控制与保护，适用于现代化建筑中的风机、空调、给水等电器控制与

保护系统；适用于工厂或车间的单机控制与保护等；适用于电动机控制中心（MCC）,尤其是智能化电

控系统或要求高分断能力的MCC（如要求Icu50kA或Ics35kA的配电控制与保护系统）。

       TLYZK-M型智能动力控制器具有反应迅速、安全可靠、操作简单等特点，适用于现代化建筑中的消

防风机、消防水泵等消防电气控制与保护系统。主要用于交流50Hz(60Hz)、额定电压至690V、额定电流

自0.25A至100A的消防系统中，能够接通、承载正常条件下包括规定的过载、过流条件下的电流，实现

“只报警、不跳闸”的功能，且能够接通、承载和分断非正常条件下的电流（如短路电流），实现

“报警+跳闸”功能。

▄智能动力控制器尺寸一览表：

注：1、智能动力控制器4回路以上的尺寸须根据具体路数来确定。

2、智能动力控制箱尺寸不包括其他配电系统在内，如需要将其他配电系统放入控制箱内，则控制箱的尺寸由具体的图纸来确定。
